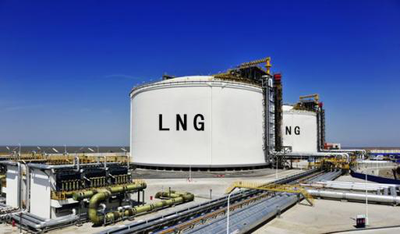

LNG低温大槽
规    格: 200m³~20000m³
产品详情

产品描述:大型常压LNG储罐为立式圆筒、平底、拱顶双壳金属结构,粉末堆积绝热。内罐采用奥氏体不锈钢制造,外罐通常采用低合金钢或碳素结构钢制造。内罐用于盛装低温介质,外罐则与内罐组成一个保冷空间(夹层)。内罐底部采用泡沫玻璃砖绝热,环形及顶部空间采用珠光砂堆积绝热。储罐组成及供货范围主要包括内罐、外罐、绝热系统、管路系统、仪控系统等。
产品用途:大型低温液体储罐目前主要适用于两大领域:其一空分、冶金、化工企业对液氧、液氮、液氩等低温液体的储存;其二各类LNG液化厂、气化站、调峰站等储存LNG用。低温液体储罐具有容积大、占地面积小、一次性投资成本低、低压贮存,安全程度高等优点。

主体结构型式

立式、圆筒形、双金属、内吊顶、外拱顶、高热角保护。

夹层采用珠光砂、弹性毡、泡沫玻璃砖保冷。

流程系统

01.  进液系统(顶部进液+底部进液)

02.  排液系统(内置式潜液泵)

03.  泵后回流

04.  补气

05.  BOG回收

06.  压力安全系统

07.  仪控(温度、液位、压力、密度、分析)系统

08.  消防系统

主体结构

双金属全容罐采用热角保护结果,由主容器和次容器组成。

主容器采用立式平底圆筒吊顶结构,主容器采用S30408材质,用于储存LNG液体,吊顶采用铝合金加保温棉结构。次容器为带热角保护的复合结构,从外到内依次采用16MnDR外壳体、泡沫玻璃砖、S30408中间容器。外壳体采用立式圆筒拱顶自支撑结构,外壳体采用16MnDR,用于储存BOG气体;中间容器和泡沫玻璃砖组成热角保护系统,当容器泄漏时,热角保护系统可以储存全部的LNG液体,同时由于泡沫玻璃砖的存在,大大削弱了LNG液体与外界的换热,既保证了外壳体刚才免受低温冲击,又保证了泄漏后的LNG液体能够有序可控的蒸发,避免出现急剧气化而导致超压。
